dezent, perfekt zusammen mit dem Stein, für jeden Kontext geeignet; elegant auch in Innenräumen.

Die Schachtel aus Edelstahl ist in der Tiefe regulierbar, die sich an die verschiedenen Stärkebedürfnisse der Geopietra Verblendung anpassen lassen. Montiert an der Wand mit Kleber Geocoll vor der Verblendung, benötigt sie keine Versenkung. Die Tiefe der Schachtel aus Edelstahl lässt sich an die verschiedenen Stärkbedürfnisse der Geopietra Verblendsteine anpassen, aber nicht an die des Terrakotta Verblendziegels.

muro
scatola inox
ottagono
02 ottagono striker

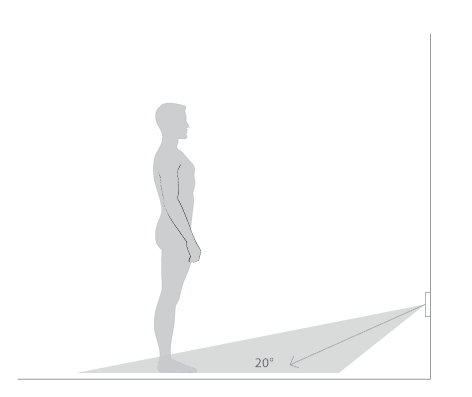

01 ottagono striker






S-SCI
Rahmen und Schachtel aus Edelstahl, tiefenverstellbar und an die verschiedenen Bedürfnisse von Dicken der Geopietra Verkleidung anpassbar.



OTTAGONO 100 | mit LED 3W Öffnung 45° 3000K S-OTT 1-3W-45
Gerät für die Wandinstallation.
Oktogonalförmiger Edelstahlkörper. Außenrahmen aus AISI 316L Edelstahl mit satinierter Endbearbeitung. Schrauben aus A4 Edelstahl. O-Ring Gummidichtungen. Diffusor aus transparenten temperierten Glas mit einer Dicke von 6 mm. Integrierte und nicht ersetzbare LED Energiequellen. Einzeleingang für Stromversorgungskabel, der mit IP68 Konnektor verbunden werden muss (inbegriffen) Stromversorgung NICHT inbegriffen.



ALLGEMEINE ANGABEN FÜR DIE STROMVERSORGUNG

OTTAGONO
(N° stk.)
OTTAGONO
Wattleistung
(Watt)
I out
(mA)

V out
(Volt)

WATTLEISTUNG
(Watt)

1/2 3 700 11 6
3/4 3 700 18 12
4/5 3 700 22 15
7/13 3 700 50 36



CODICE DESCRIZIONE
S-SCI RAHMEN UND SCHACHTEL aus Edelstahl, für die Wandinstallation. ERHÄLTLICH
S-OTT 1-3W 45  OTTAGONO 100 mit LED 1-3W Öffnung 45° 3000K AUF ANFRAGE
S-OTT 1-3W 30 OTTAGONO 100 mit LED 1-3W Öffnung 30° 3000K AUF ANFRAGE
S-OTT 1-3W 20 OTTAGONO 100 mit LED 1-3W Öffnung 20° 3000K AUF ANFRAGE
S-OTT 1-3W E OTTAGONO 100 mit LED 1-3W Öffnung ELLIPSE 3000K AUF ANFRAGE

Stromversorgung NICHT inbegriffen

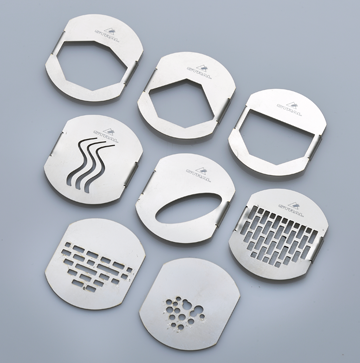

maschere

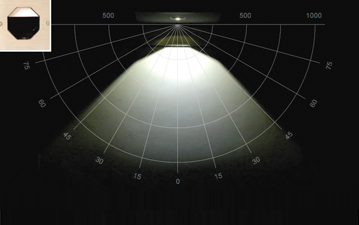

fascio
Öffnung des Lichtkegels 45°

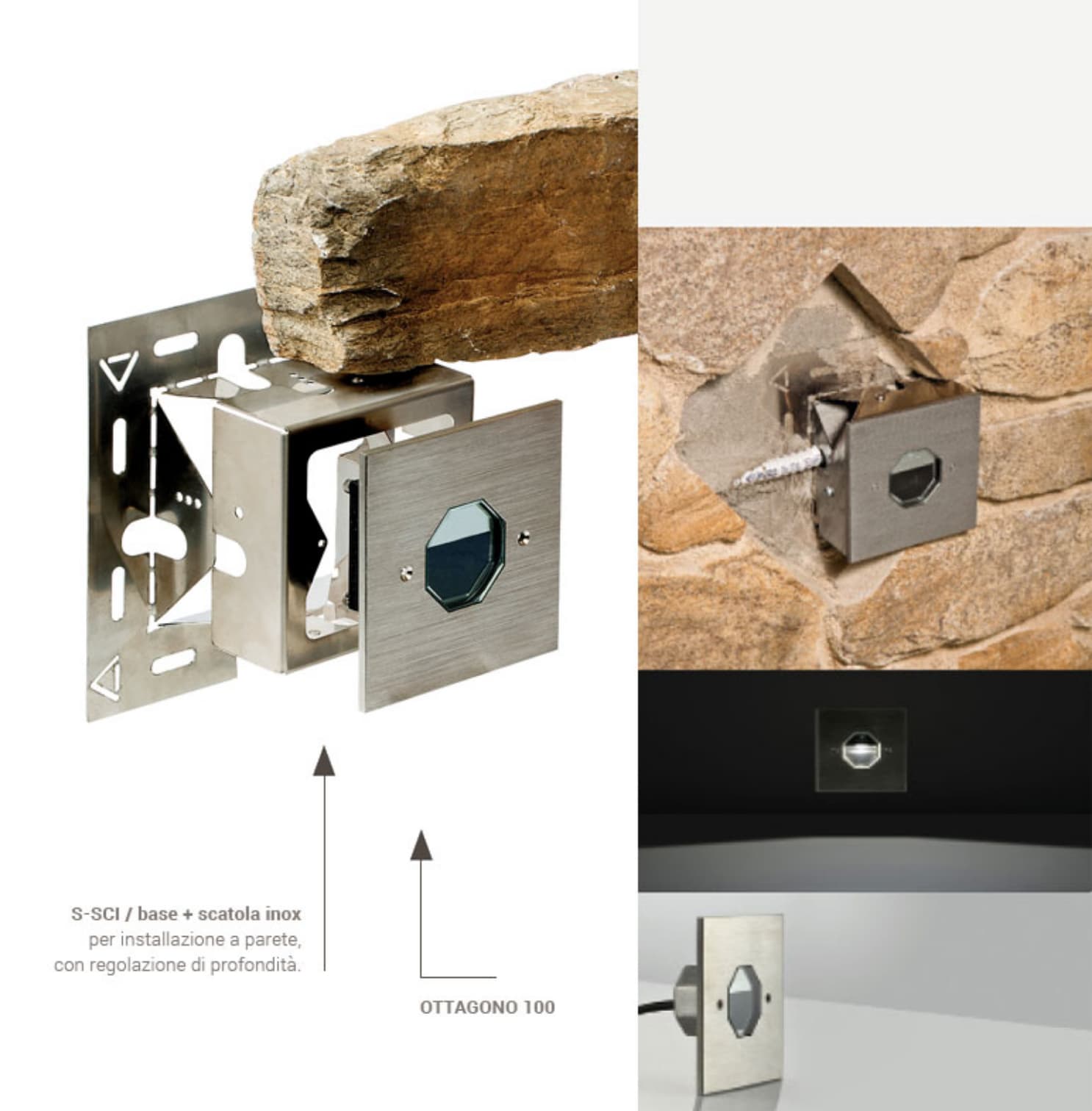

Baugruppe BASE und EDELSTAHLKASTEN

BASIS und KASTEN aus EDELSTAHL mit Tiefenverstellung* für die steinbündige Wandmontage der Beleuchtungskörper OTTAGONO, STRIKER und CAPRI. (S-SCI).

*Die Tiefe der Schachtel aus Edelstahl lässt sich an die verschiedenen Stärkbedürfnisse der Geopietra Verblendsteine anpassen, aber nicht an die des Terrakotta Verblendziegels.

Das einzigartige Montagesystem besteht aus Edelstahlschalungen, die in der Tiefe regulierbar sind und sich an die verschiedenen Stärkebedürfnisse der Geopietra Verblendung anpassen lassen.

Montiert an der Wand mit Kleber Geocoll vor der Verblendung, sind diese Behältnisse untereinander mit Umhüllungen verbunden, in denen das Kabel ohne nötige Vertiefungen bis zum Transformator geführt wird.

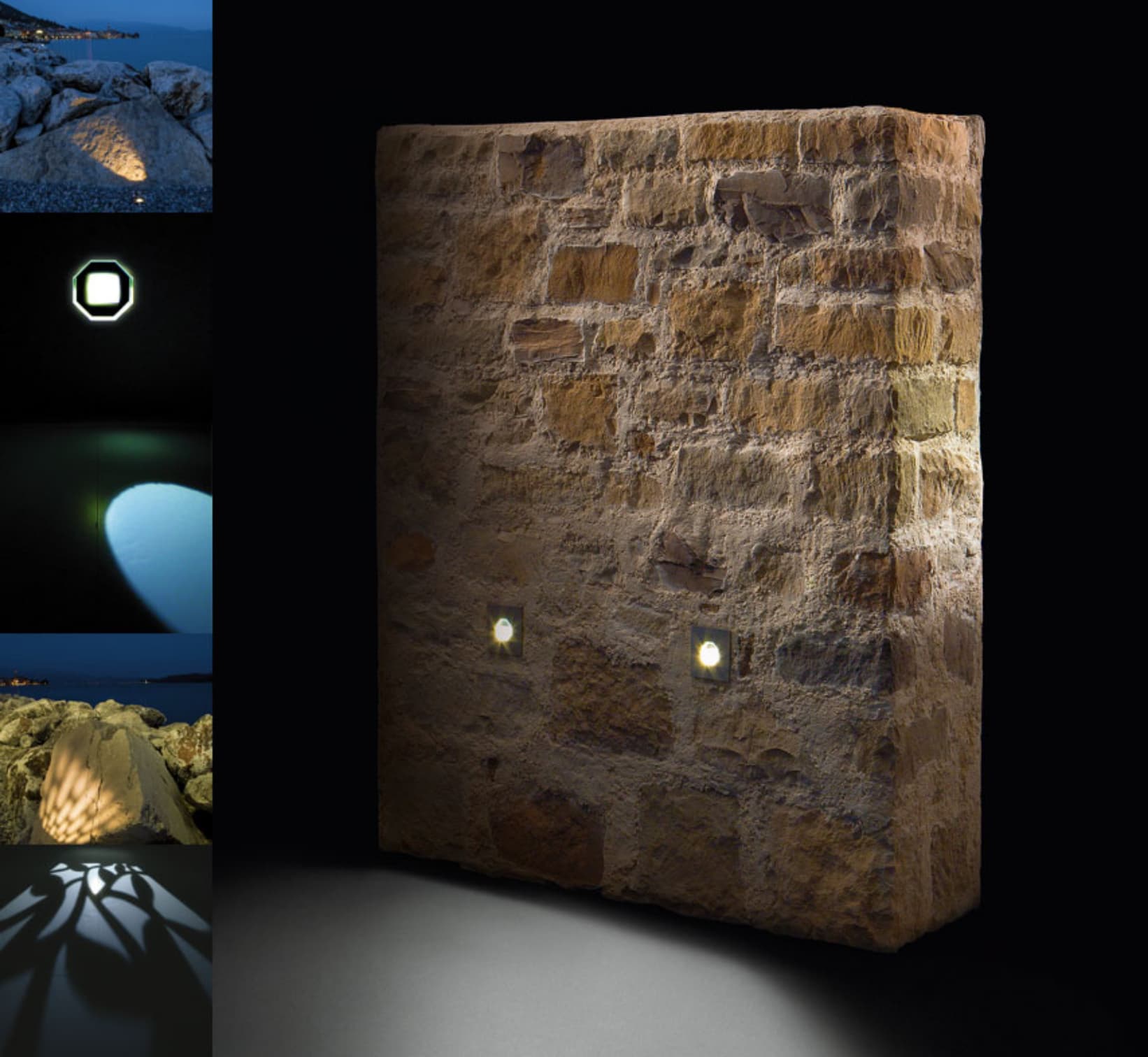

Dank des neuen Geopietra® Systems können OTTAGONO, STRIKER und CAPRI in murogeopietra® auf herkömmlichem Mauerwerk oder auf Wärmedämmverbundsystem ohne Dübel und Aufbrüchen eingebaut werden. Jedes Problem mit Wärmebrücken wird vermieden und der Planer genießt maximale Gestaltungsfreiheit.

ausschließlich von Geopietra® gestaltet®
Technisches Handbuch
Ein innovatives und einfaches System für eine Montage ohne Rissbildung

murogeopietra® vereint den Reiz des Steins mit der Magie der Sprache des Lichts unter der gewohnten Beibehaltung von Funktionalität und hoher Qualität.
